Relaxdays GEWINDESCHNEIDER

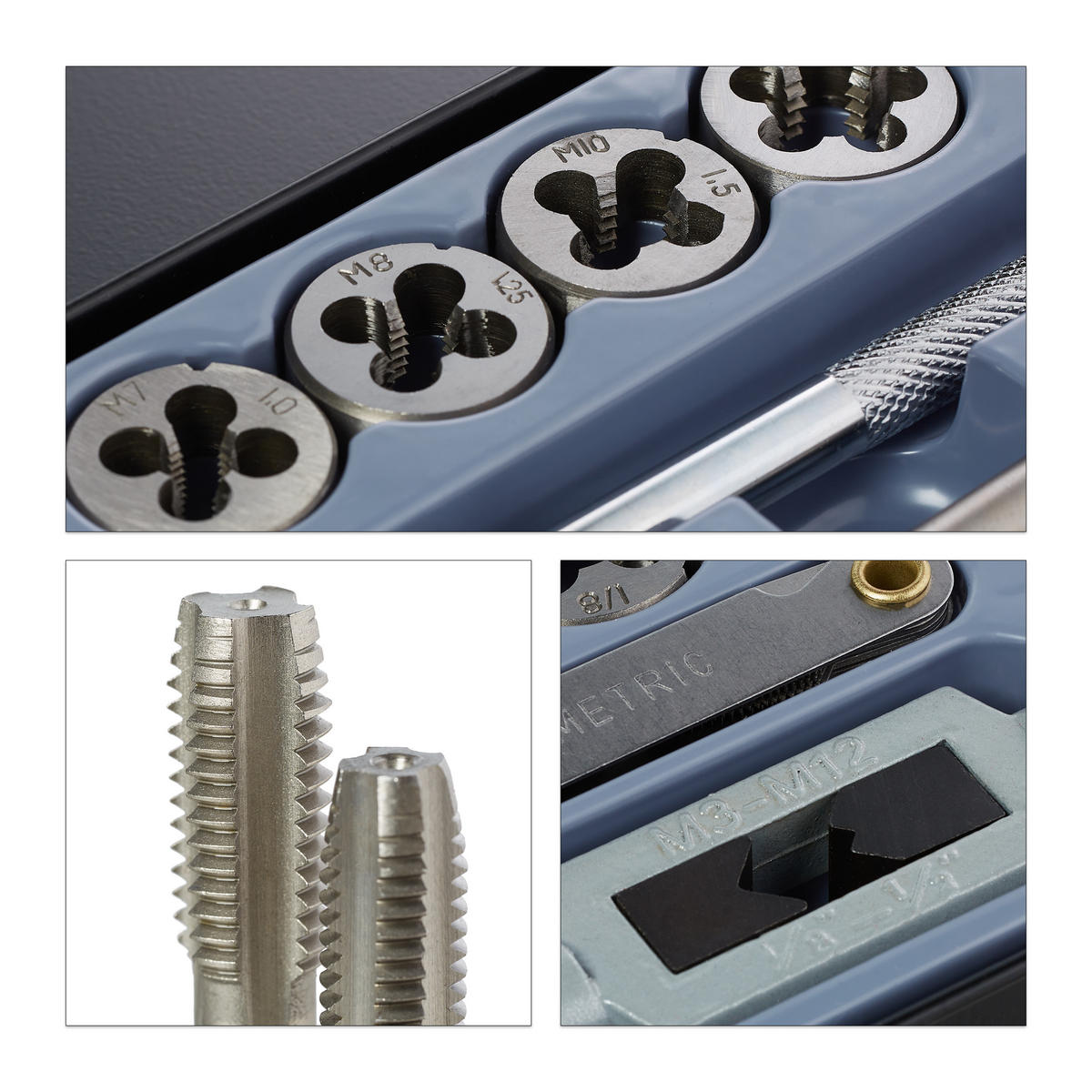

Gewindeschneider im Detail

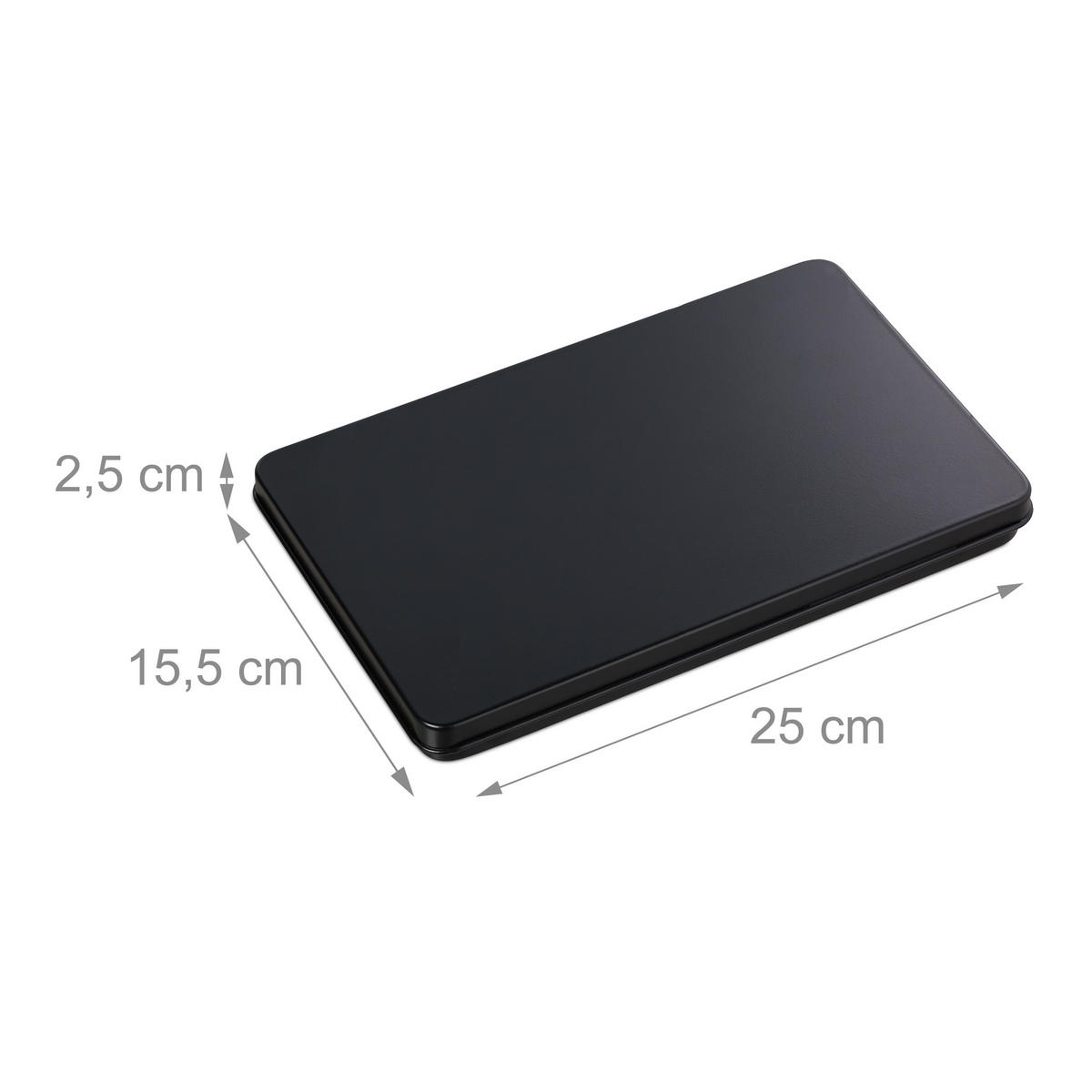

- Koffer HxBxT: ca. 2,5 x 25 x 15,5 cm
- Windeisen HxBxT: ca. 1 x 20 x 2 cm

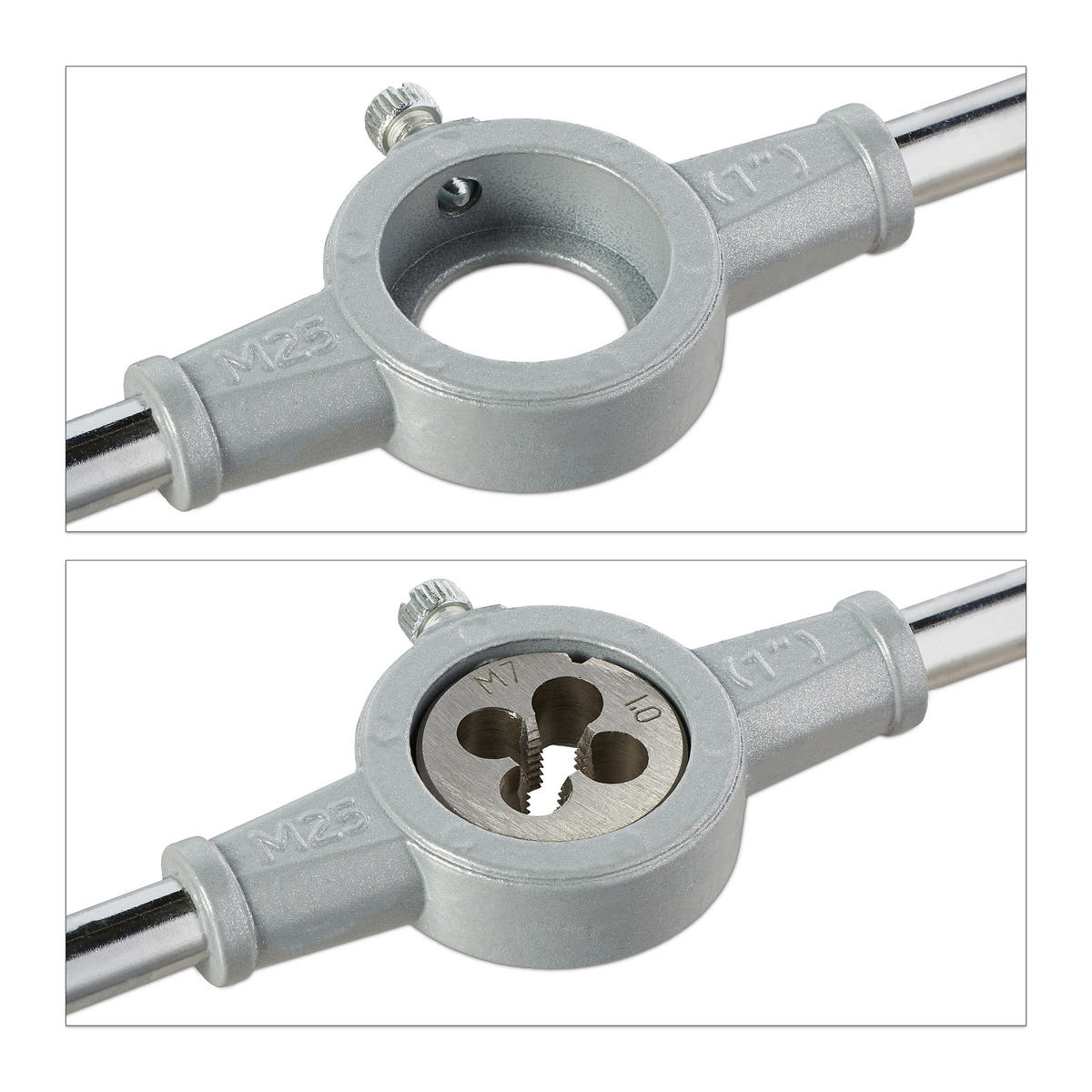

- Schneideisenhalter HxBxT: ca. 1,5 x 21,5 x 4 cm
- Schneideisen HxD: ca. 1 x 2,5 cm
- Carbonstahl mit Zinklegierung

Enthaltene Größen
- Schneideisen: M3 x 0.5, M4 x 0.7, M5 x 0.8, M6 x 1.0, M7 x 1.0, M8 x 1.25, M10 x 1.5, M12 x 1.75, 1/8 NPT27
- Gewindebohrer: M3, M4, M5, M6, M7, M8, M10, M12, 1/8 NPT27
- Gewindelehre: 0,5, 0,6, 0,7, 0,75, 0,8, 0,9, 1,0, 1,25, 1,5, 1,75, 27, 28

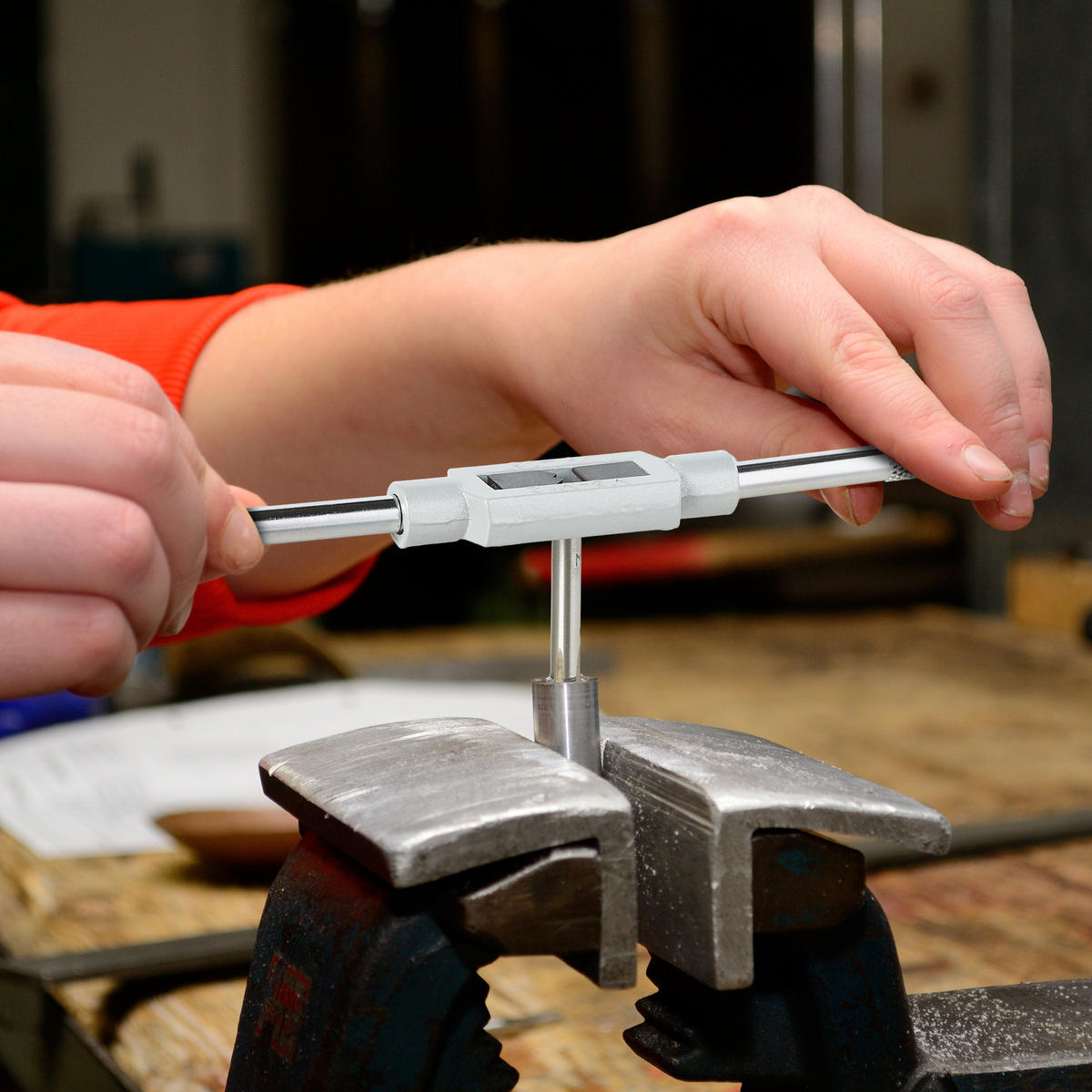

Anleitung Innengewinde
- Kernloch in entsprechender Größe bohren (siehe Kernlochmaße)
- Gewindebohrer in Windeisen einspannen und mit Schneidmittel ölen
- Gewindebohrer unter leichtem Druck im Uhrzeigersinn gerade eindrehen
- Nach einer halben Umdrehung jeweils zurückdrehen, um Span zu brechen

Anleitung Außengewinde
- Durchmesser Bolzen messen, um Gewindegröße zu bestimmen
- Bolzen mit Feile zu konischer Form anfasen
- Schneideisen in Halter einsetzen und Schraube festziehen
- Gerade auf Bolzen setzen und mit Schneidmittel ölen
- Mit leichtem Druck auf Bolzen drehen
- Ab und zu zurückdrehen, um Späne zu brechen
- Solange drehen, bis gewünschte Gewindelänge erreicht ist

Metrische Gewinde
Nennmaß - Steigung - Kernloch - Bolzen in mm
- M3 - 0,5 - 2,5 - 2,9
- M4 - 0,7 - 3,3 - 3,9
- M5 - 0,8 - 4,2 - 4,9
- M6 - 1,0 - 5 - 5,9
- M7 - 1,0 - 6 - 6,9
- M8 - 1,25 - 6,8 - 7,9
- M10 - 1,5 - 8,5 - 10
- M12 - 1,75- 10,2 - 11,8

Kernlochmaße für NPT
- Gewindemaß: 1/8" - 27 NPT
- Steigung: 27 Gänge pro Zoll
- Steigung: 0,941 mm
- Durchmesser außen: 10,242 mm
- Kernloch: 8,25 mm

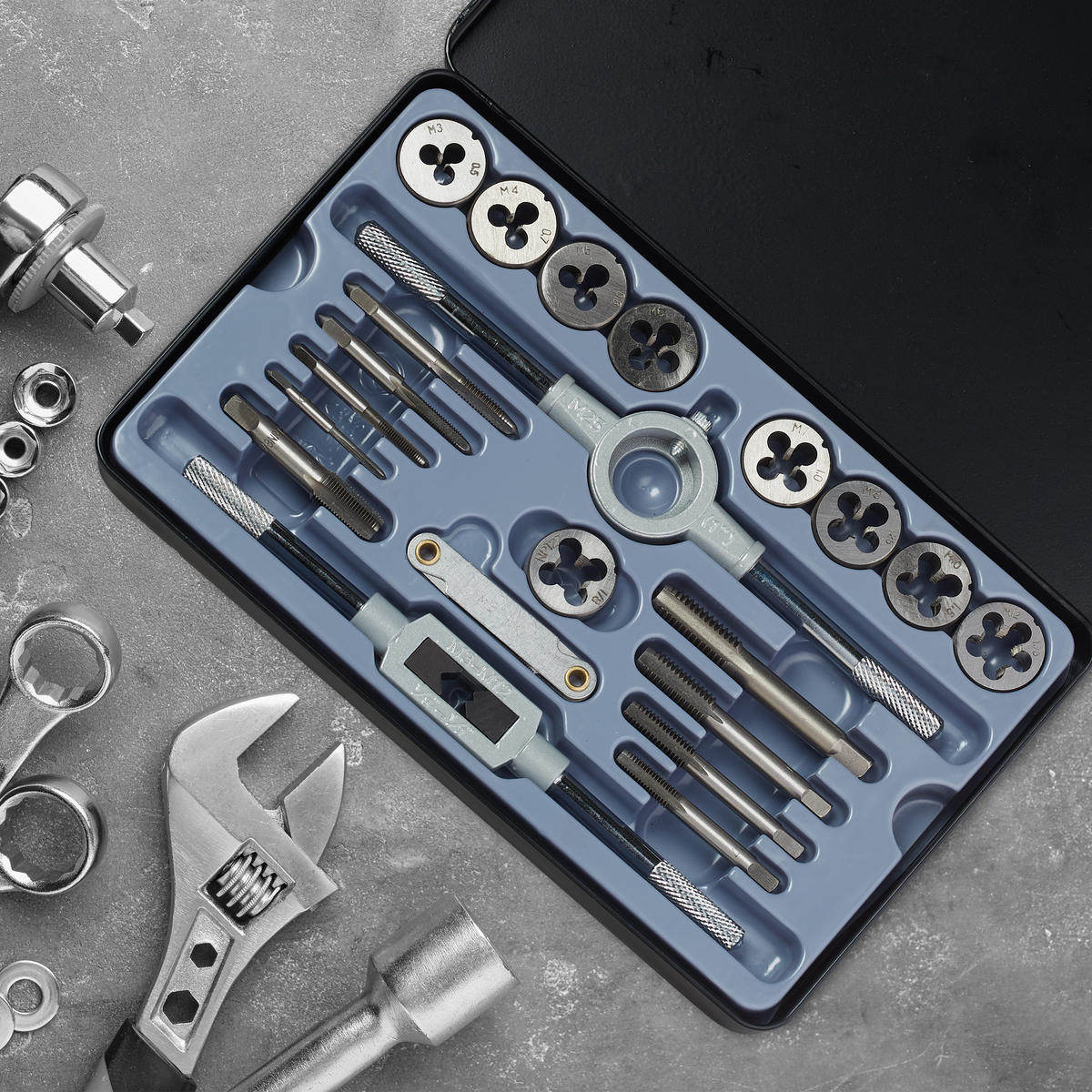

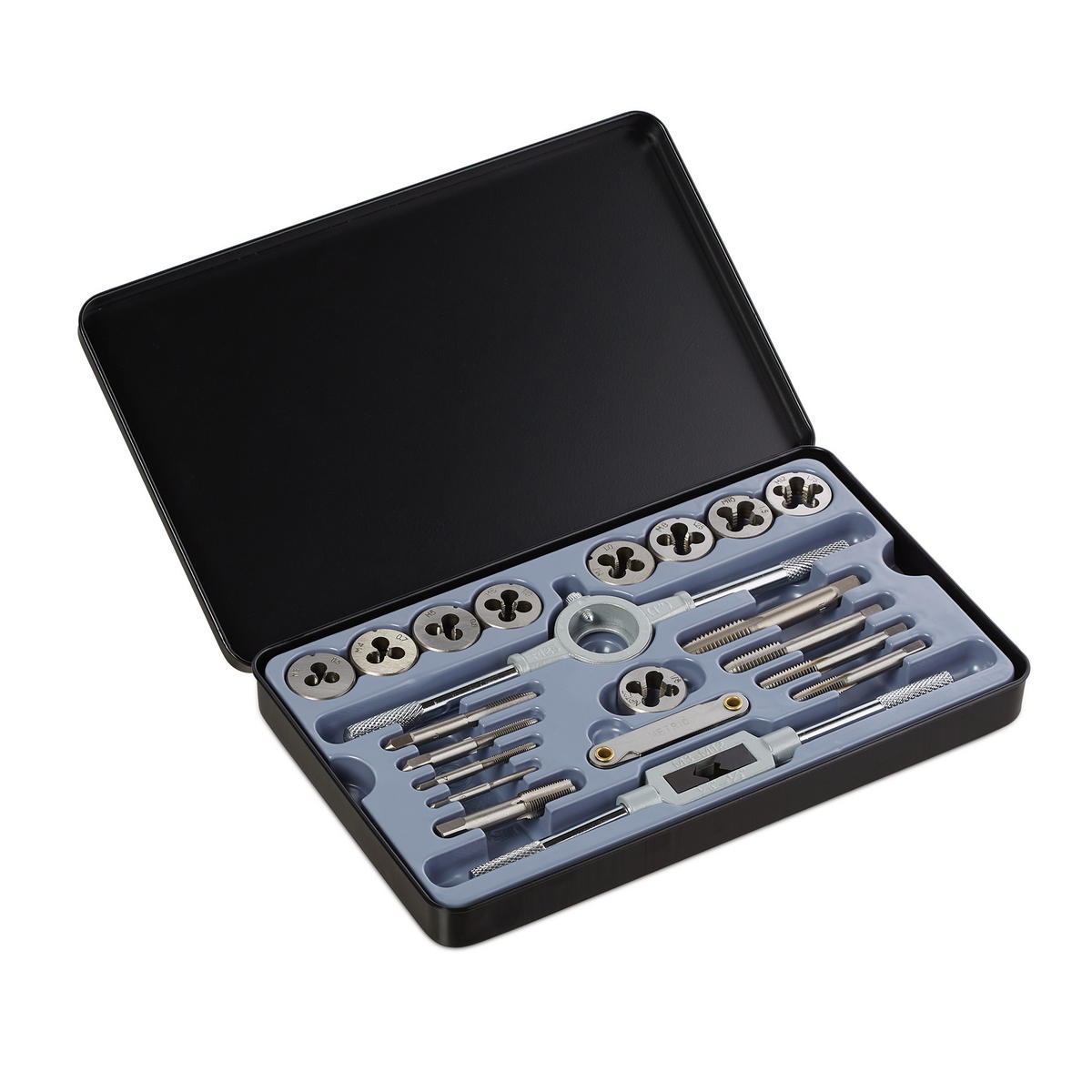

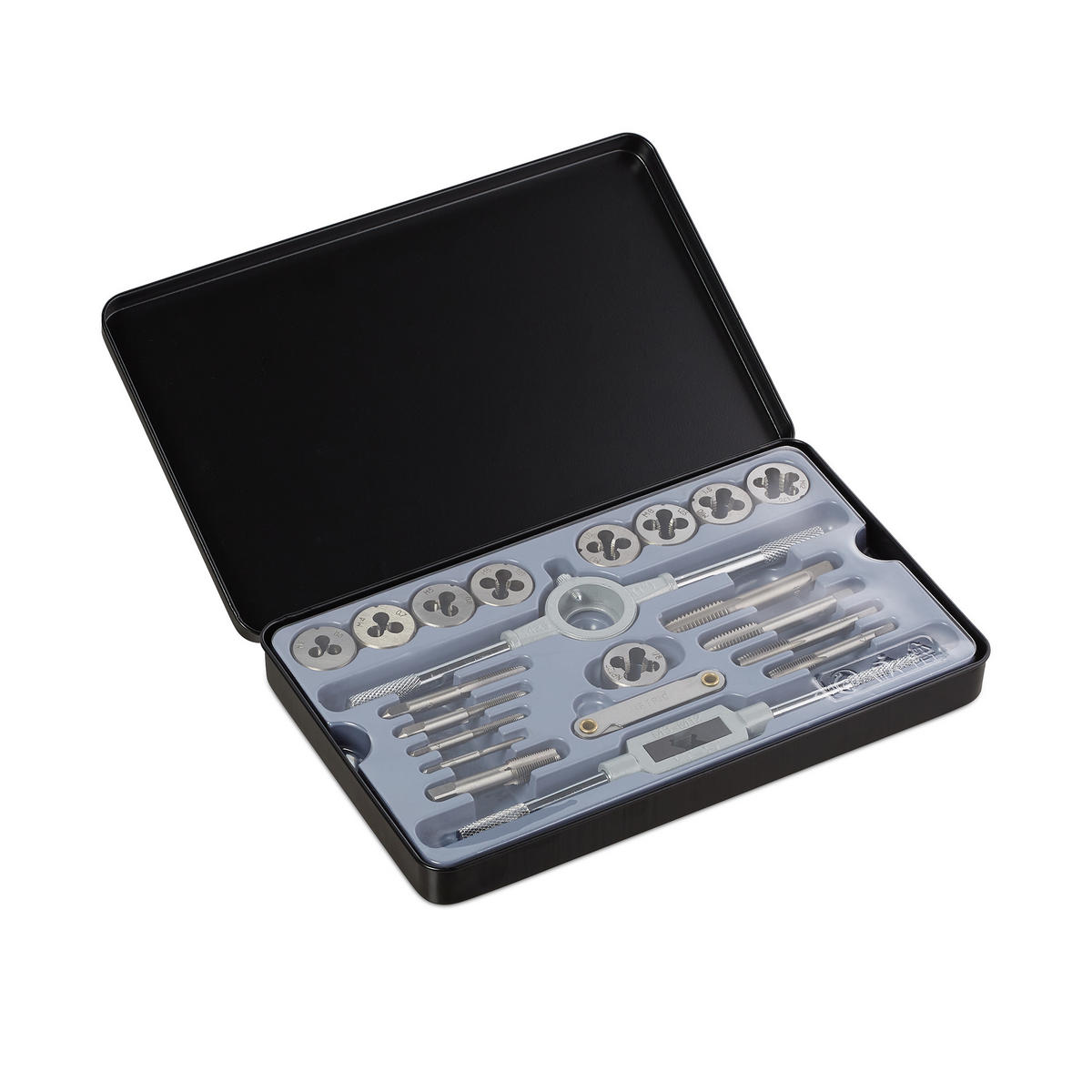

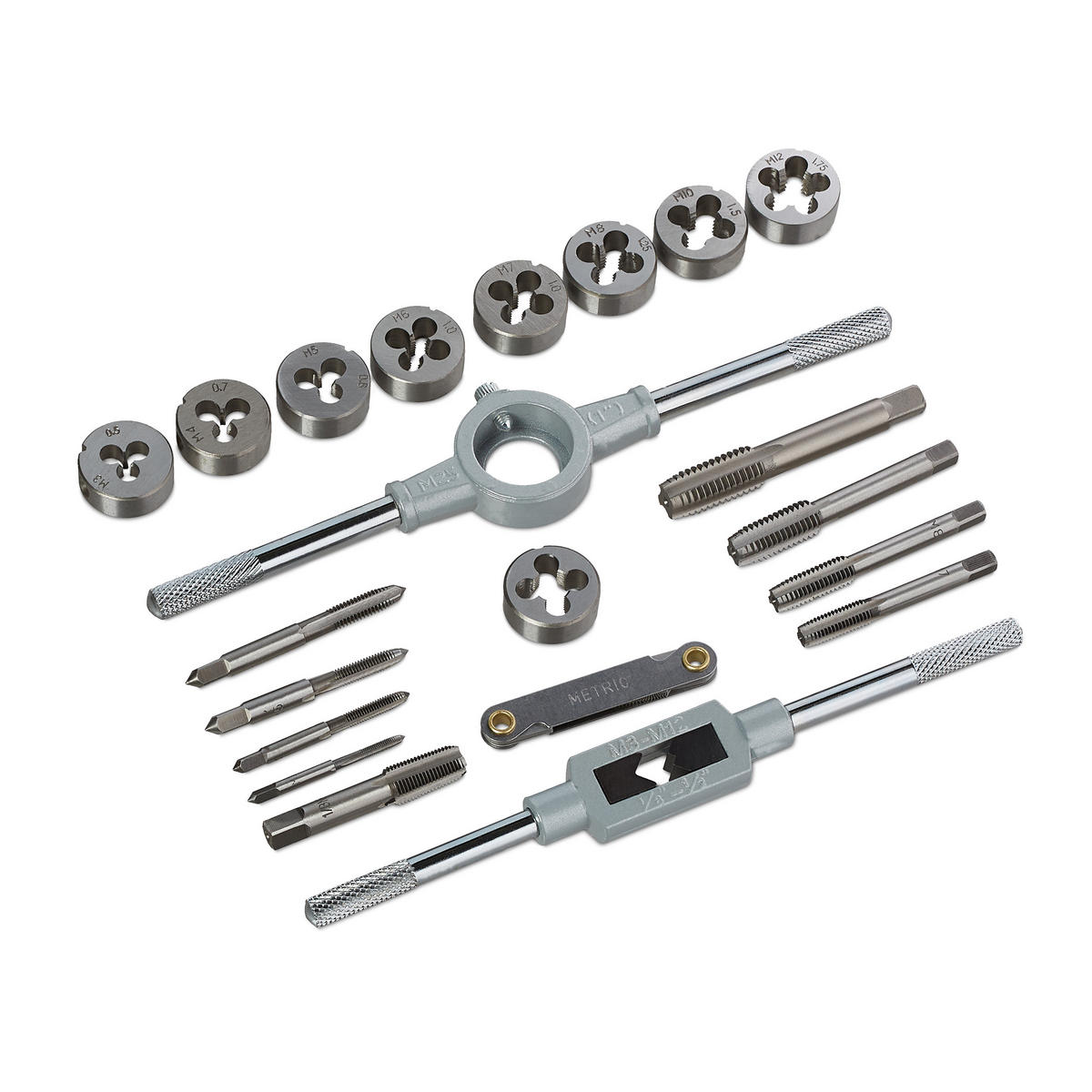

Lieferumfang
- 9x Schneideisen
- 9x Gewindebohrer
- 1x Windeisen
- 1x Gewindelehre
- 1x Schneideisenhalter
- 1x Koffer
- Ohne Deko
