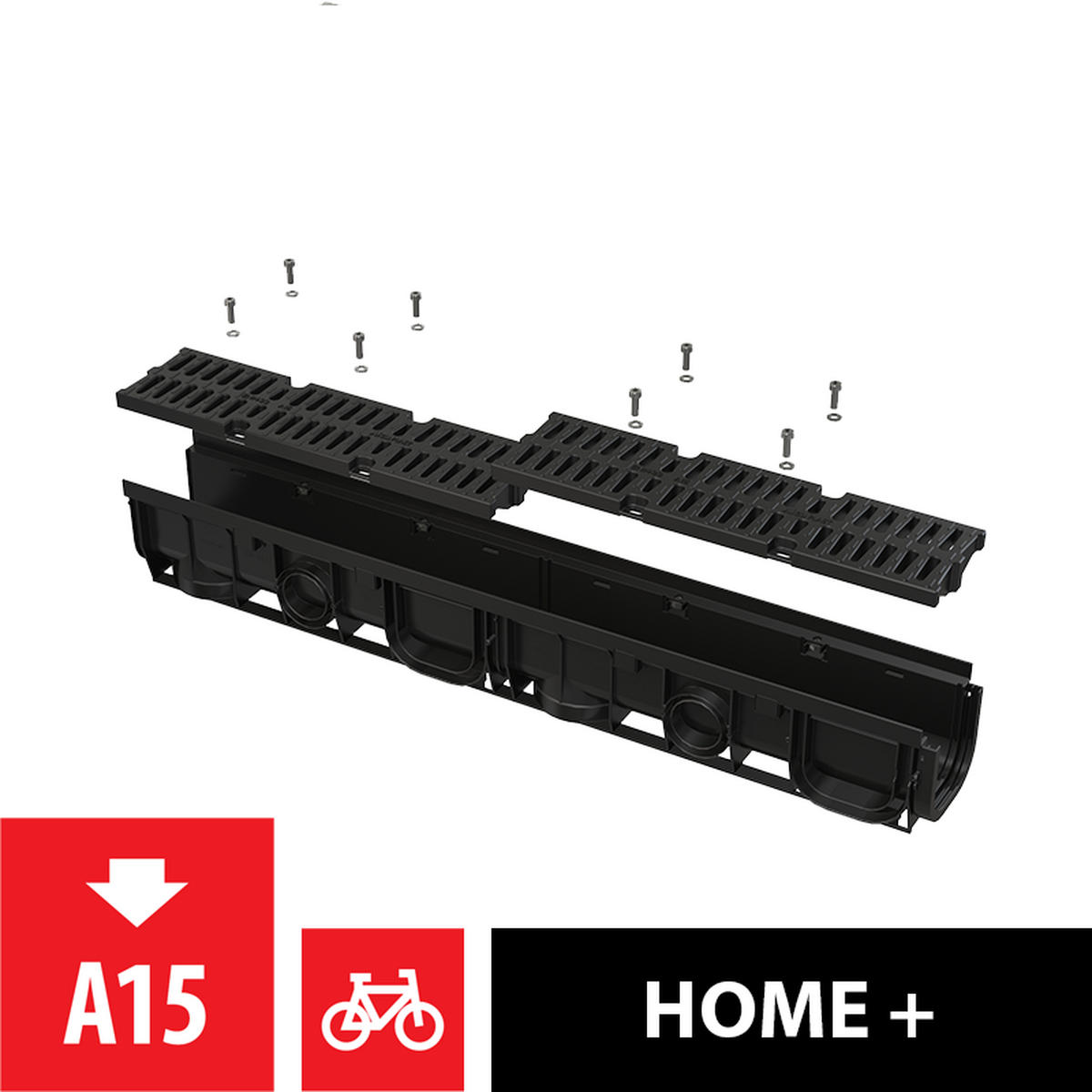

Alcadrain ENTWÄSSERUNGSRINNE 100 mm mit Kunststoffrand und Rost aus Kunststoff C-Profil A15

Anwendung



Für Entwässerung von Verkehrsflächen, die von Fußgängern und Radfahrern benutzt werden können, von Rasenflächen, Grünflächen, Fußgängerzonen und Flächen ähnlichen Charakters



Eigenschaften



Modulsystem – wählbarer Anschluss „I“, „L“, „T“ oder X-Form


Schlosssystem ermöglicht ein einfaches Anschließen ohne weitere Elemente zu benötigen


Einfache Halbierung der Rinne auf zwei gleich lange Hälften


Durchdachter und fester Schlossmechanismus für einfache Verbindung von einzelnen Rinnen


Verankerung durch Stahlstangen


Gussrost – befestigt in der Rinne mit acht rostfreien Schrauben, Breite der Einlaufschlitze ist 14 mm


Wasserzufuhr von der Seiter der Rinne an vier Stellen – Ø50 mm


Senkrechter Anschluss an Ablauf Ø110 mm


Die Seitenabdeckung kann als Zulaufanschluss verwendet werden – Ø75 mm


Robuste Konstruktion – selbsttragend


Vorbereitet für optionale Verwendung des Geruchsverschlusses mit Gitter für Schmutzfang


Zahlreiche Riffelung für eine feste Ruhigstellung in einem herumliegenden Material


Einfacher Zugang zur Rinne – einfach zu reinigen


Material mit UV-Stabilisator gegen Alterung, Ausbleichen und Abbau des Kunststoffes


Material: Polypropylen gefüllt mit Talkum, beständig gegen mechanischen, chemischen und thermischen Beschädigungen



Technische Daten






Belastungsklasse A15
1500 kg


Strömungsprofil des Troges
95,3 cm²


Der Einlaßquerschnitt des Kunststoffgitters
364,1 cm²


Gesamte Bauhöhe
148 mm


Abfallrohrleitung Ø
110 mm






Lieferumfang


Rinnenkörper mit Kunststoffrahmen
Kunststoffrost - 2x0,5 m - Belastungsklasse A15
Rostfreie Schrauben für die Befestigung des Rostes in der Rinne, 8 Stück
